1. Въведение
Благодаря за покупкатаasing the Klipsch R-5650-S II In-Wall Speaker. This manual provides essential information for the proper installation, operation, and maintenance of your speaker. Please read these instructions thoroughly before beginning installation or use to ensure optimal performance and safety.
Ключови характеристики:
- Dual 1-inch (2.54cm) Titanium diaphragm compression driver mated to a pivoting 90° x 90° square Tractrix Horn.
- 6.5-inch Cerametallic cone woofer for robust bass response.
- Two vertically stacked Tractrix Horn-loaded tweeters designed to enhance surround sound effects.
- Horn-loaded technology engineered to increase acoustic output and reduce distortion.
- IR receiver knock out for integration with remote control systems.
2. Инструкции за безопасност
Always observe the following safety precautions to prevent damage to the speaker or injury to yourself:
- Прочетете инструкциите: Всички инструкции за безопасност и експлоатация трябва да се прочетат, преди да работите с продукта.
- Запазете инструкциите: Инструкциите за безопасност и работа трябва да се запазят за бъдещи справки.
- Обърнете внимание на предупрежденията: Трябва да се спазват всички предупреждения върху продукта и в инструкциите за експлоатация.
- Инсталация: Installation should only be performed by qualified personnel. Ensure the mounting surface can support the speaker's weight.
- Окабеляване: Ensure all wiring is correctly connected and insulated to prevent short circuits or electrical hazards. Turn off power to the amplifier преди да направите връзки.
- Влага: This speaker is not waterproof. Do not expose it to water or excessive moisture.
- Почистване: Unplug the product from the amplifier before cleaning. Use a dry cloth only.
3. Съдържание на пакета
The Klipsch R-5650-S II In-Wall Speaker package typically includes:
- One (1) Klipsch R-5650-S II In-Wall Speaker
- Installation Template (usually printed on the packaging)
Note: Additional tools and wiring are required for installation and are not included.
4. Настройка и инсталация
Proper installation is crucial for optimal sound performance and speaker longevity. Consult a professional installer if you are unsure about any steps.
4.1 Планиране на разположението на високоговорителите
For surround sound applications, position the R-5650-S II speakers on the side or rear walls, typically at or slightly above ear level when seated. The unique horn array allows for flexible placement while maintaining an enveloping sound field.
4.2 Wall Preparation
- Намерете шпилки: Use a stud finder to locate wall studs and avoid them when choosing your mounting location. Ensure there are no electrical wires or plumbing in the desired area.
- Trace Cutout: Use the provided cutout template to trace the opening on the wall.
- Изрязан отвор: Carefully cut the opening in the drywall using a drywall saw.
4.3 Кабелни връзки
Преди да направите каквито и да е връзки, уверете се, че сте amplifier or receiver is turned off and unplugged from the power outlet.
- Run speaker wire (minimum 16-gauge, heavier for longer runs) from your amplifier to the wall opening.
- Strip approximately 1/2 inch (12mm) of insulation from the ends of the speaker wires.
- Свържете положителния (+) извод на високоговорителя към положителния (+) извод на amplifier. Connect the negative (-) terminal of the speaker to the negative (-) terminal of the amplifier. Ensure correct polarity for all speakers in your system.

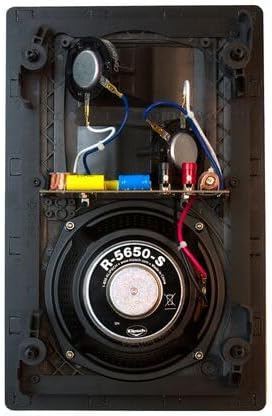

Фигура 1: Вътрешна view of the Klipsch R-5650-S II In-Wall Speaker, showing the woofer, dual tweeters, and crossover components.
4.4 Монтиране на високоговорителя
- Внимателно поставете високоговорителя в отвора на стената.
- Tighten the dog-leg mounting clamps (usually by turning screws on the front baffle) until the speaker is securely fastened to the wall. Do not overtighten.
- Attach the magnetic grille to the speaker baffle. The grille is designed to snap into place.
5. Инструкции за работа
Once installed and connected, your Klipsch R-5650-S II In-Wall Speaker is ready for use.
- Уверете се, че всички връзки са сигурни.
- Включете и включете вашия amplifier или приемник.
- Select the appropriate input source on your ampлифир.
- Start playback at a low volume and gradually increase it to your desired listening level.
The pivoting Tractrix Horn allows you to direct the high-frequency sound towards the primary listening area for optimized sound imaging.
6. Поддръжка
Your Klipsch R-5650-S II In-Wall Speaker requires minimal maintenance.
- Почистване: Use a soft, dry cloth to gently wipe the speaker grille and frame. Avoid using abrasive cleaners, solvents, or excessive moisture.
- Грижа за решетката: The magnetic grille can be removed for cleaning if necessary. Handle with care to avoid bending or damaging it.
- Инспекция: Periodically check speaker wire connections to ensure they remain secure.
7. Отстраняване на проблеми
Ако срещнете проблеми с високоговорителя си, вижте следните често срещани стъпки за отстраняване на неизправности:
| проблем | Възможна причина | Решение |
|---|---|---|
| Няма звук от високоговорителя | Incorrect wiring connections Ampприемникът е изключен или е избран неправилен вход Speaker wire damaged | Check speaker wire polarity and connections at both speaker and ampлифир. Осигурете ampИндикаторът за запалване е включен и е избран правилният вход. Inspect speaker wire for breaks or shorts; replace if necessary. |
| Изкривен или неясен звук | Over-driving the speaker Разхлабени връзки Неправилно ampнастройки на lifier | Намалете силата на звука. Проверете всички връзки на кабелите на високоговорителите. Обърнете се към вашия amplifier's manual for proper settings. |
| Speaker rattling or buzzing | Разхлабен монтаж Object vibrating against speaker | Осигурете монтаж клamps are securely tightened (do not overtighten). Check for any loose objects in the wall cavity or near the speaker. |
8. Спецификации
| Характеристика | Спецификация |
|---|---|
| Име на модела | R-5650-S II |
| Марка | Klipsch |
| Тип високоговорител | В стената |
| Материал | Акрилонитрил бутадиен стирен (ABS) |
| Диаметър на високоговорителя | 6.5 Inches (Cerametallic cone) |
| Високочестотен високоговорител | Dual 1-inch Titanium diaphragm compression driver with pivoting Tractrix Horn |
| Импеданс | 8 ома |
| Frequency Response (low end) | 60 Hz (Full range not specified) |
| Препоръчителна системна конфигурация | 5.1 съраунд звук |
| Размери на продукта (Д x Ш x В) | 3.75" Д x 9.3" Ш x 14.3" В |
| Тип монтаж | Стойка за стена |
| Водоустойчив | не |
| UPC | 743878024005 |
9. Гаранционна информация
The Klipsch R-5650-S II In-Wall Speaker comes with a limited warranty. For detailed information regarding warranty coverage, terms, and conditions, please refer to the official Klipsch webсайта или гаранционната карта, включена в покупката ви. Запазете доказателството си за покупка за гаранционни рекламации.
10. Поддръжка
За допълнителна помощ, техническа поддръжка или за view additional product information, please visit the official Klipsch webсайт:
